一、概述
在电力、化工、钢铁、铸造、塑料材料加工、环保、通讯等领域广泛使用的备用蓄电池组动力系统中，均为直流电动机拖动。在断电情况下为维持水冷却、油润滑功能，需要迅速投入备用电源。但由于直流电动机直接启动时，所需电流是额定电流的6-8倍，对备用蓄电池组等线路冲击较大，易造成电动机线圈烧损、损坏充电器、主回路断路等现象，使设备无法正常运行。
现在大部分厂家还是使用传统的方法：使用直流接触器与在直流电机的电枢回路中串入大功率电阻实现降压启动，通过电阻降压来限制电动机的启动电流，当电流或转速达到额定值的一定比例时，通过直流接触器将电阻旁路，使用这种方式的优点是控制简单，成本低；但是其也有很多的缺点是：
（1） 电阻降压启动时只能将电动机的启动电流降至额定电流的2倍，仍然会造成直流系统的电压瞬间跌落，以致影响到继电保护装置的稳定工作；
（2）直流接触器在多次使用后经常发生触电粘连和碳化现象；
（3）无保护报警功能，不能及时监测与发现潜在故障。
二、产品用途

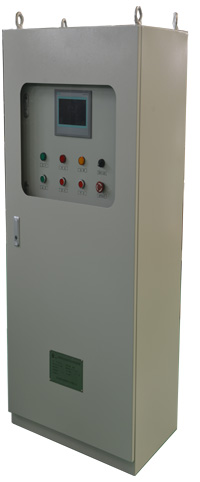

本产品适用于各种类型直流电机起停的智能控制，主要应用于火电厂中各种直流油泵的控制，如主机、小机直流润滑油泵，氢侧、空侧直流密封油泵等，作为传统控制方式的更新换代产品，它具有工作原理先进、安全可靠、结构简单、故障率低、维护方便等特点。
BW-ZK智能型直流油泵启动控制装置也可广泛用于：化工企业反应釜水冷却系统的水泵控制，冶炼、铸造感应炉水冷却系统的水泵控制。可实现直流电机的平滑软启动运行，井适用于各种直流轴入电机的调速，励磁系统的调控等领域。
三、控制原理
采用全数字脉宽调制方式，实时高速采集直流电机的电流与电压，应用数字PID与变速积分算法对采集数据分析处理，输出正确控制量调节，IGBT盯的轴出占空比，从而实现了对直流电机电流的平滑柔性控制，消除对直流系统的冲击与干扰。由于采用了数字PDI与变速积分算法，整个闭坏反馈控制过程中，消除了调速静差，抗干扰性能与可靠性大为提高。

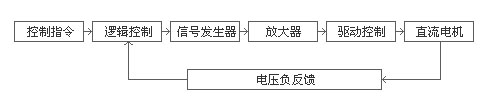

四、原理框图
在电力、化工、钢铁、铸造、塑料材料加工、环保、通讯等领域广泛使用的备用蓄电池组动力系统中，均为直流电动机拖动。在断电情况下为维持水冷却、油润滑功能，需要迅速投入备用电源。但由于直流电动机直接启动时，所需电流是额定电流的6-8倍，对备用蓄电池组等线路冲击较大，易造成电动机线圈烧损、损坏充电器、主回路断路等现象，使设备无法正常运行。
现在大部分厂家还是使用传统的方法：使用直流接触器与在直流电机的电枢回路中串入大功率电阻实现降压启动，通过电阻降压来限制电动机的启动电流，当电流或转速达到额定值的一定比例时，通过直流接触器将电阻旁路，使用这种方式的优点是控制简单，成本低；但是其也有很多的缺点是：
（1） 电阻降压启动时只能将电动机的启动电流降至额定电流的2倍，仍然会造成直流系统的电压瞬间跌落，以致影响到继电保护装置的稳定工作；
（2）直流接触器在多次使用后经常发生触电粘连和碳化现象；
（3）无保护报警功能，不能及时监测与发现潜在故障。
二、产品用途
本产品适用于各种类型直流电机起停的智能控制，主要应用于火电厂中各种直流油泵的控制，如主机、小机直流润滑油泵，氢侧、空侧直流密封油泵等，作为传统控制方式的更新换代产品，它具有工作原理先进、安全可靠、结构简单、故障率低、维护方便等特点。
BW-ZK智能型直流油泵启动控制装置也可广泛用于：化工企业反应釜水冷却系统的水泵控制，冶炼、铸造感应炉水冷却系统的水泵控制。可实现直流电机的平滑软启动运行，井适用于各种直流轴入电机的调速，励磁系统的调控等领域。
三、控制原理
采用全数字脉宽调制方式，实时高速采集直流电机的电流与电压，应用数字PID与变速积分算法对采集数据分析处理，输出正确控制量调节，IGBT盯的轴出占空比，从而实现了对直流电机电流的平滑柔性控制，消除对直流系统的冲击与干扰。由于采用了数字PDI与变速积分算法，整个闭坏反馈控制过程中，消除了调速静差，抗干扰性能与可靠性大为提高。
四、原理框图

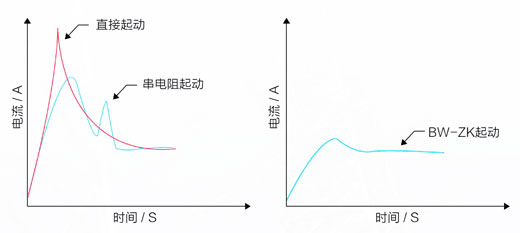

五、传统控制与BW-ZK控制起动电流波形比较
六、功能特点
◆ 消除了传统启动方式启动时对直流电源系统的冲击与干扰；
◆ 消除了采用直流接触器控制投切的各种弊端；
◆ 采用数字PWM斩波方式，启动过程中没有电能损耗和热量产生；
◆ 实现直流电机的无级启停，工作电流按控制曲线平滑上升或下降；
◆ 远方或就地操作方式灵活方便，还可联动母管压力低信号启动直流油泵；
◆ 中文液晶屏实时显示运行参数与记录各种故障信息，参数设置方便；
◆ 以集成化 BW-ZK数字软启驱动控制单元为核心部件组成可靠的控制系统；
◆ 模块化设计，结构紧凑合理、便于安装与调试、便于操作与维护。

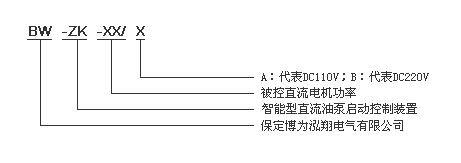

七、产品型号说明
◆ 消除了传统启动方式启动时对直流电源系统的冲击与干扰；
◆ 消除了采用直流接触器控制投切的各种弊端；
◆ 采用数字PWM斩波方式，启动过程中没有电能损耗和热量产生；
◆ 实现直流电机的无级启停，工作电流按控制曲线平滑上升或下降；
◆ 远方或就地操作方式灵活方便，还可联动母管压力低信号启动直流油泵；
◆ 中文液晶屏实时显示运行参数与记录各种故障信息，参数设置方便；
◆ 以集成化 BW-ZK数字软启驱动控制单元为核心部件组成可靠的控制系统；
◆ 模块化设计，结构紧凑合理、便于安装与调试、便于操作与维护。
七、产品型号说明
八、技术参数
◆ 控制电机额定电压：DC220V±10% 或 DC110V±10%；
◆ 控制电机额定功率：1.5kW-100kW；
◆ 启动电流限制：120%额定电流；
◆ 电机软启动时间：10S～60S可设定；
◆ 电机软停机时间：10S～30S可设定；
◆ 提供4-20mA电机工作电流远传信号；
◆ 通信接口：标准 RS485口；Modbus 通信协议；
◆ 柜体材料：冷轧板或不锈钢板；
◆ 安装方式：壁挂式或落地式。
九、控制箱额定电流与被控电机功率及输出对应关系
| 控制箱额定电流 | 电动机额定电压对应功率 | BW-ZK输出信号与实际电流对应值 | ||
| DC110V | DC220V | 标准输出信号 | 实际电流值 | |
| 35A | ---- | 5.5KW | 4-20mA | 0-100A |
| 45A | ---- | 7.5KW | 4-20mA | 0-100A |
| 60A | 5.5KW | 10KW | 4-20mA | 0-100A |
| 70A | 7.5KW | 15KW | 4-20mA | 0-100A |
| 110A | ---- | 18.5KW | 4-20mA | 0-300A |
| 120A | 10KW | 20KW | 4-20mA | 0-300A |
| 130A | 11KW | 22KW | 4-20mA | 0-300A |
| 160A | 13.5KW | 27KW | 4-20mA | 0-300A |
| 180A | 15KW | 30KW | 4-20mA | 0-300A |
| 215A | 18.5KW | 37KW | 4-20mA | 0-300A |
| 235A | 20KW | 40KW | 4-20mA | 0-300A |
| 260A | 22.5KW | 45KW | 4-20mA | 0-300A |
| 290A | 27KW | 50KW | 4-20mA | 0-500A |
| 345A | 30KW | 55KW | 4-20mA | 0-500A |
| 385A | 33KW | 67KW | 4-20mA | 0-500A |
| 460A | 40KW | 75KW | 4-20mA | 0-500A |

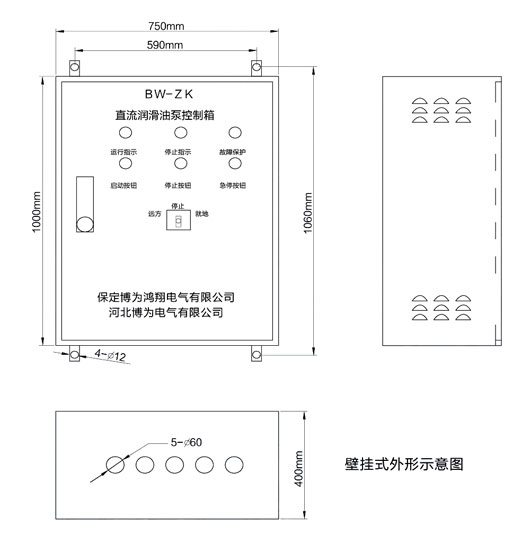

十、外形尺寸
十一、使用条件
1.环境温度：-35℃～+65℃；
2.相对湿度：≤ 95%RH；
3.设备安装：与垂直面倾斜度不超过5度；
4.安装地点周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等；
5.用户使用条件超越本说明范围时，可根据现场实际情况定制。
十二、订货须知：
1.提供直流电机的额定功率和额定工作电压；
2.注明控制柜是壁挂式还是落地式；
3.注明控制柜加工材质及外表颜色；
4.特殊工况控制可按照用户特殊要求进行加工制作；
5.如需与远方通信请提供通信规约。
十三、对用户承诺
1.凡我公司生产的产品均按国标企业标生产。
2.从购买之日起一年内免费维修，终身维护。
3.超过保质期维修只收取成本费用。
4.设备在运行中出现故障，我公司根据距离远近，24-48小时内赶赴现场。72小时解决问题。
